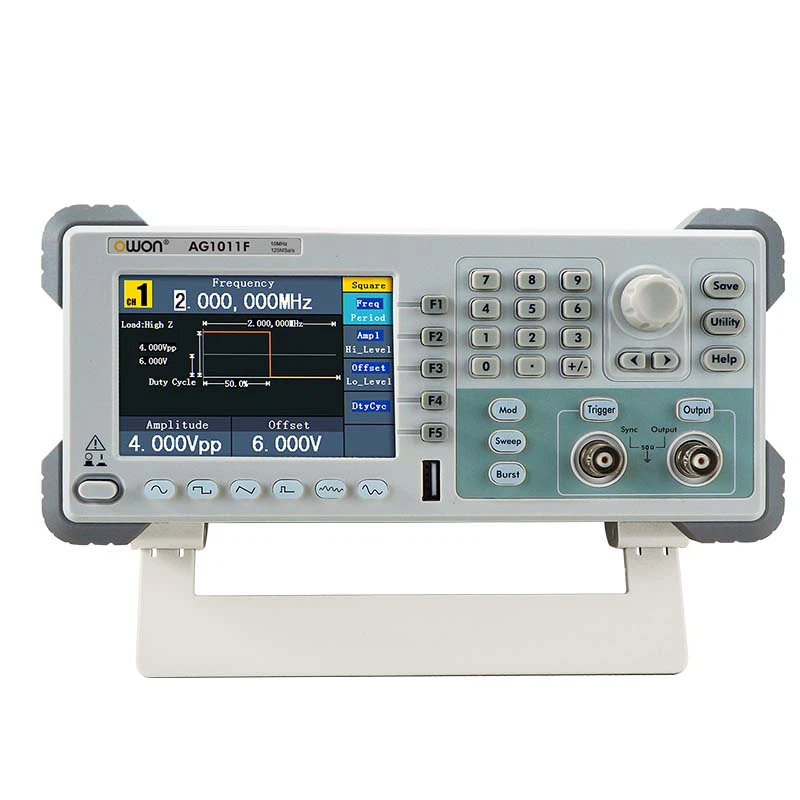

AG Series 2-CH ixtiyoriy toʻlqin shakllari generatori
- 250MS / s gacha namuna tezligi va 1 mGts chastota o'lchamlari
- Vertikal ruxsat: 14 bit, 1M arb to'lqin shakli uzunligigacha
- Keng qamrovli to'lqin shakli chiqishi: 5 ta asosiy to'lqin shakllari va
45 ta o'rnatilgan ixtiyoriy to'lqin shakllari
- Kompleks modulyatsiya funktsiyalari: AM, FM, PM, FSK, PWM, ASK, PSK, Sweep va Burst
- Yuqori aniqlikdagi chastota hisoblagichi o'rnatilgan, qo'llab-quvvatlanadigan diapazon 100 mGts - 200 MGts
- SCPI qo'llab-quvvatlanadi
- 4 dyuymli yuqori aniqlikdagi (480 × 320 piksel) TFT LCD displey
AG Series 2-CH ixtiyoriy toʻlqin shakllari generatori
Murakkab DDS texnologiyasi, maksimal 60 MGts chastota chiqishi
250MS / s gacha namuna tezligi va 1 mGts chastota o'lchamlari
Vertikal ruxsat:
14 bit, 1M arb to'lqin shakli uzunligigacha
Keng qamrovli to'lqin shakli chiqishi:
5 ta asosiy to'lqin shakllari va 45 ta o'rnatilgan ixtiyoriy to'lqin shakllari
Kompleks modulyatsiya funktsiyalari:
AM, FM, PM, FSK, Sweep, Burst va boshqalar.
SCPI va LabVIEW qo'llab-quvvatlanadi
4 dyuymli yuqori aniqlik
(480 × 320 piksel) TFT LCD displey
100 mGts - 200 MGts
yuqori aniqlikdagi chastota hisoblagichi o'rnatilgan
AG Series 2-CH ixtiyoriy toʻlqin shakllari generatori koʻp qirrali yechimdir,bir vaqtning o'zida signal ishlab chiqarish uchun ikkita kanalni o'z ichiga oladi. Keng chastota diapazoni va 14-bit vertikal ruxsati bilan u toʻlqin shaklini aniq boshqarishni taʼminlaydi. Jeneratör turli xil ilovalar uchun moslashuvchanlikni taklif qiluvchi AM, FM va PWM kabi bir nechta modulyatsiya turlarini qo'llab-quvvatlaydi. Uning intuitiv interfeysi, katta displey va USB ulanishi foydalanuvchi qulayligini oshiradi. Ta'lim, tadqiqot va sanoat maqsadlari uchun ideal bo'lgan AG seriyasi turli xil sinov va tajriba ehtiyojlari uchun ishonchli va moslashtirilgan to'lqin shakllarini yaratishni ta'minlaydi.
Ikki kanalli Epuivalent chiqish
AG seriyali 2-CH ixtiyoriy to‘lqin shakli generatori ikki tomonlama ekvivalent kanal chiqishi bilan ajralib turadi,kanallar o'rtasida uzluksiz to'lqin shakli va status replikatsiyasini ta'minlash. Ushbu innovatsion xususiyat aniq chastota, amplituda va fazalarni ulash imkonini beradi. Sinxronlashtirilgan ikki kanalli signallarni talab qiladigan ilovalar uchun ideal, u turli sinov stsenariylari uchun to'lqin shakllarini yaratishda kengaytirilgan moslashuvchanlik va qulaylikni taklif etadi.
O'rnatilgan 45 ta ixtiyoriy to'lqin shakllari
AG Series 45 ta o'rnatilgan ixtiyoriy to'lqin shakllarining boy omboriga ega bo'lib, signal ishlab chiqarish uchun ko'p qirrali asosni ta'minlaydi. Bundan tashqari, u xususiyatlarga egata'lim va sanoat uchun umumiy to'lqin shakllarining keng tanlovi, umumiy, matematika, muhandislik, oyna va boshqa turlarga bo'lingan.Bu tasnif foydalanuvchining foydalanish imkoniyatini yaxshilaydi, asosiy tajribalardan tortib, ilg'or muhandislik vazifalarigacha bo'lgan turli ilovalar uchun signallarning turli diapazonini taklif qiladi.
O'rnatilgan 200MHz apparat hisoblagichi
AG Series 2-CH ixtiyoriy toʻlqin shakllari generatori chastotani aniq oʻlchashni taʼminlaydigan oʻrnatilgan 200MHz apparat hisoblagichi bilan jihozlangan. a bilan6-bit/sek chastota tezligi, moslashtiradi100 MGts dan 200 MGts gacha bo'lgan keng chastota diapazoni. Bu xususiyat signal vaqtini, ish aylanishini va impuls kengligini aniq o'lchash imkonini beradi, to'lqin shaklini batafsil tahlil qilish va sinovdan o'tkazish uchun generatorning imkoniyatlarini oshiradi.
OWON haqida
| Model | AG1012 | AG1012F | AG1022 | AG1022F | AG2052F | AG2062F |
|---|---|---|---|---|---|---|
| Kanal | ikkilik | |||||
| Chastotali chiqish | 10 MGts | 25 MGts | 50 MGts | 60 MGts | ||
| Namuna tezligi | 125MS/s | 300MS/s | ||||
| Vertikal ruxsat | 14 bit | |||||
| To'lqin shakli | ||||||
| Standart to'lqin shakli | Sinus, kvadrat, zarba, rampa va shovqin | |||||
| Ixtiyoriy to'lqin shakli | Eksponensial yuksalish, eksponensial pasayish, Sin(x)/x, qadam to‘lqini va boshqalar, jami 45 ta o‘rnatilgan to‘lqin shakllari va foydalanuvchi tomonidan belgilangan ixtiyoriy to‘lqin shakli | |||||
| Chastota (ravshanlik 1mkHz) | ||||||
| Sinus | 1 mGts - 10 MGts | 1 mGts - 25 MGts | 1 mGts - 50 MGts | 1 mGts - 60 MGts | ||
| Kvadrat | 1 mGts - 5 MGts | 1 mGts - 5 MGts | 1 mGts - 25 MGts | 1 mGts - 30 MGts | ||
| Puls | 1 mGts - 5 MGts | 1 mGts - 5 MGts | 1mGts - 10MHz | 1mGts - 15MHz | ||
| Ramp | 1 mGts - 1 MGts | |||||
| Shovqin | 25 MGts (-3dB) (odatiy) | |||||
| To'lqin uzunligi | 2-8K ball | 2-1M ball | ||||
| Amplituda | ||||||
| Amplituda | 1mVpp - 10Vpp (50Ō), 1mVpp - 20Vpp (yuqori empedans) | |||||
| Modulyatsiya | ||||||
| Modulyatsiya to'lqin shakli | / | AM, FM, PM, FSK, Sweep va Burst | AM, FM, PM, FSK, Sweep va Burst | |||
| Modulyatsiya chastotasi | / | 2 mGts gacha20.00KHz (FSK 1μHz - 100KHz) | ||||
| Mexanik | ||||||
| Hajmi (W × Y × D) | 235 × 110 × 295 (mm) | |||||
| Qurilmaning og'irligi | 3.00 kg | |||||
