XSA1000P-TG seriyali spektr analizatori
plus -163 dBm Koʻrsatilgan oʻrtacha shovqin darajasi (DANL)
Bundan tashqari, bir nechta interfeyslar: USB Xost, USB qurilmasi, LAN, naushnik interfeysi, HDMI
plyus 10.4-dyuymli multi-sensorli ekranli EMI filtri va kvazi-peak detektori to'plami
XSA1000P-TG seriyali spektr analizatori
plus Chastota diapazoni 9kHz - 7.5GHz
plus -163 dBm Koʻrsatilgan oʻrtacha shovqin darajasi (DANL)
plyus Faza shovqini -106 dBc/Hz @1GHz va ofset 10 kHz
Bundan tashqari, umumiy amplituda aniqligi<0.7 dB
plyus 1 Gts minimal ruxsatli tarmoqli kengligi (RBW)
plyus EMI-muvofiqlik sinovi to'plami, ixtiyoriy EMC test dasturi
plus Sharshara syujeti grafik, modulyatsiya signali sifati tahlili, audio demodulyatsiya, va hokazo. bir nechta umumiy va kengaytirilgan test funktsiyalari.
plyus tandard Pass/Fail joyida sinov va ogohlantirish funktsiyasi
Bundan tashqari, barcha raqamli oraliq chastotali texnologiyani qabul qiling
Bundan tashqari, bir nechta interfeyslar: USB Xost, USB qurilmasi, LAN, naushnik interfeysi, HDMI
plus 10.4-dyuymli multi-sensorli ekranEMI filtri va kvazi-peak detektori to'plami
1.1 Gts minimal ruxsatli tarmoqli kengligi (RBW), yaqin atrofdagi signalni samarali ajratib turadi
2. Tez suratga olish funksiyasi
Avtomobil rernote kalitlari, TPMS shina bosimi modullari va smll simsiz modullari odatda ASKFSK mnodulyatsiyasidan foydalanadi. XSA800 ASK/FSK signallarini yozib olishni yakunlashi va uning markaziy chastotasi, quvvat va ofset parametrlarini bevosita olishi mumkin.
3. Excellent kichik signal o'lchash qobiliyati
-163 dBm DANL (ko'rsatilgan o'rtacha shovqin darajasi), zaifroq kichik signallarni kuzatishi mumkin
4.To'g'riroq past shovqinli o'lchovlar
Faza shovqini < -106 dBc/Hz @1GHz, 10 kHz ofset
5.O'tish / muvaffaqiyatsiz funksiyasi
Sinov natijalari o'tganligini tezda aniqlang
6.Sharshara syujeti grafigi
Vaqt bo'yicha o'zgaruvchan signal parametrlarining xatti-harakatlarini ko'ring, vaqt davomida chastota va quvvat harakatini, xususan, intervalgacha signallarni kuzating.
Foydalanuvchi vaqt davomida signalning barqarorligini tahlil qilish yoki aloqa tizimlaridagi intervalgacha shovqin signallarini aniqlash uchun sharshara sxemasidan foydalanishi mumkin.
7.EMC test funksiyasini taqdim eting (ixtiyoriy dasturiy ta'minot talab qilinadi)
O'rnatilgan 200 dan ortiq asosiy EMC test standartlari va qoidalari shablonlari. Foydalanuvchi tegishli shablonni tanlaydi va dasturiy ta'minot avtomatik ravishda spektr analizatorini o'rnatadi va sinov ma'lumotlarini yozib oladi. Ma'lumotlar va qoidalarni bir xil ekranda solishtirish mumkin. Foydalanuvchilar qoidalarni ham sozlashi mumkin. qiyosiy tahlil qilish uchun.
8.EMl ga oldindan muvofiqlik sinovi funktsiyasini ta'minlaydi
Standart sifatida EMl filtri (6dB) va kvazi-peak detektori bilan jihozlangan bo'lib, u EMl sinovidan oldingi diagnostika uchun aniqroqdir va to'liq sinov va ishlab chiqarish hisobotini qo'llab-quvvatlovchi dasturiy ta'minot yordamida to'ldirish mumkin.
9.Bir nechta kengaytirilgan funksiya rejimlarini taqdim eting
Standart modulyatsiya signal sifati tahlili, audio demodulyatsiya, maydon kuchini o'lchash, kanal o'lchash va chastota hisoblagichi va boshqalar. bir nechta umumiy va kengaytirilgan test funktsiyalari.
modulyatsiya signali sifatini tahlil qilish

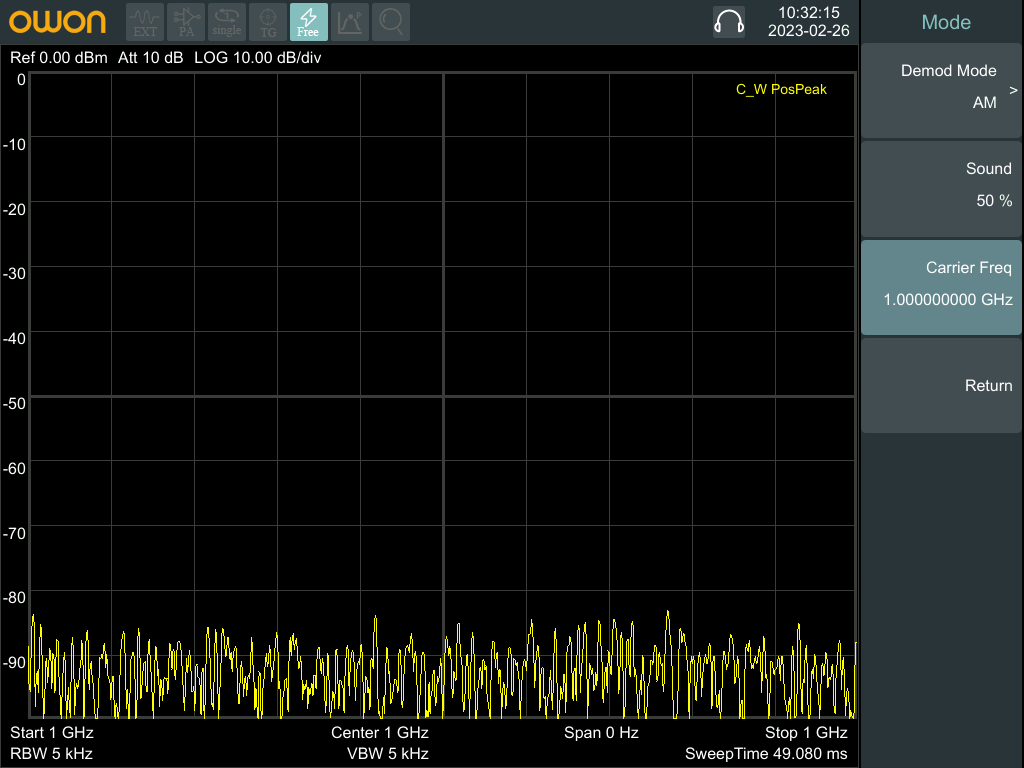

audio demodulyatsiya
kanalni o'lchash
chastota hisoblagichi
1990 yildan beri Lilliput elektron mahsulotlar sanoatiga qadam qo'yadi, uning birinchi mahsulot seriyasi mini rangli LCDdir.
Lilliput kompaniyasiga tegishli bo'lgan OWON SmartTest mahsulot liniyasi sinov va o'lchash uskunalari sohasida "Sizning ehtiyojlaringizni qondirish" uchun yaratilgan.
Yigirma yillik sa'y-harakatlar natijasida Lilliput asta-sekin 3 ta mahsulot qatorini - mini rangli LCD, sinov va o'lchash uskunalari va uy energiyasini boshqarish tizimini qamrab oluvchi guruh korporatsiyasiga aylandi.
OWON mahsulotini Osiyo, Shimoliy Amerika, Yevropa, Janubiy Amerika, Okeaniya va Afrikada topish mumkin, global hamkorlari 80 dan ortiq mamlakatlarda/mintaqalarda tashkil etilgan.
Lilliput (OWON) butun dunyo bo'ylab sinov va o'lchash uskunalari original uskunalar ishlab chiqaruvchilardan biri bo'lish uchun hech qanday kuchini ayamaydi.
| Chastota spetsifikatsiyasi | ||
|---|---|---|
| Model | XSA1015TG | XSA1036TG |
| Chastotasi | ||
| Diapazon | 9 kHz-1,5 gigagerts | 9 kHz - 3, 6 gigagertsli |
| Rezolyutsiya | 1Hz | |
| Chastota oralig'i | ||
| Diapazon | 0 Gts, qurilmaning maksimal chastotasi 100 Gts | |
| Aniqlik | ± oraliq /（to‘plangan nuqtalar -1） | |
| Ichki ma'lumotnoma | ||
| Malumot chastotasi | 10.000000 MGts | |
| Harorat barqarorligi | <2.5ppm （15℃ to 35℃） | |
| Qarish darajasi | <1ppm/year | |
| Tarmoqli kengligi | ||
| Ruxsat o'tkazish qobiliyati (-3 dB) | 10 Gts dan 500 kHz gacha (1 dan 10 gacha ketma-ketlikda), 1 MGts, 3 MGts | |
| Video o‘tkazish qobiliyati (-3 dB) | 10 Gts dan 3 MGts gacha | |
| Amplituda spetsifikatsiyasi | |
|---|---|
| Ko'rsatilgan o'rtacha shovqin darajasi (DANL) | |
| Kirishning susayishi 0 dB, 1 Gts o'lchamli tarmoqli kengligi | |
| Oldindan kuchaytirgich o'chirilgan | 1 MGts~10 MGts -130dBm（nominatsiyalangan） |
| 10 MGts~1GHz -130dBm（nominatsiyalangan） | |
| 1 gigagerts ~ 1,5 gigagerts -128 dBm (nomlangan) | |
| Oldindan kuchaytirgich yoqilgan | 1 MGts~10 MGts -150dBm（nominatsiyalangan） |
| 10 MGts~1GHz -150dBm（nominatsiyalangan） | |
| 1 gigagerts ~ 1,5 gigagerts -148 dBm (nomlangan) | |
| Fazali shovqin | |
| 20 daraja ~30 daraja, fc=1 gigagerts | |
| Fazali shovqin | <-85 dBc/Hz @10 kHz offset |
| <-100 dBc/Hz @100 kHz offset | |
| <-110 dBc/Hz @1 MHz offset | |
| Darajani ko'rsatish diapazoni | |
| Jurnal shkalasi koordinatasi | 1dB % 7e255dB |
| Chiziqli masshtab koordinatasi | 0 mos yozuvlar darajasiga |
| daraja birligi | dBm, dBuW, dBpW, dBmV, dBuV, W, V |
| Ballar | 201~1001 |
| Izlar soni | 5 |
| Detektorlar | Ijobiy-pik, salbiy-cho'qqi, namuna, normal, RMS |
| Track funksiyalari | Toza yozish, maksimal ushlab turish, minimal ushlab turish, koʻrish, boʻsh, oʻrtacha |
| Aniqlik | |
| Kirishning zaiflashishini almashtirish noaniqligi | 20 daraja ~30 daraja, fc{2}} MGts, Oldindan kuchaytirgich o‘chirilgan, 20dB RF kuchsizlanishi, kirish signali 0~39 dB ±0,5 dB |
| Mutlaq amplituda noaniqlik | 20 daraja ~30 daraja, fc=50 MGts, RBW=1 kHz, VBW=1 kHz, tepalik detektori, 20 dB RF zaiflashishi, Old kuchaytirgich o'chirilgan ±0,4 dB, kirish signali= -20dBm Old kuchaytirgich yoniq ±0,5 dB, kirish signali= -40dBm |
| Noaniqlik | kirish signali diapazoni 0dbm~-50dbm |
| ±1,5 dB | |
| VSWR | kirish 10 dB RF zaiflashuvi, 1 MGts ~ 1,5 GHz |
| <1.5,nominal | |
| Kuzatuv generatori | |
| Chiqish chastota diapazoni | 100 kHz ~ 1,5 GHz |
| Chiqish quvvati darajasi diapazoni | {0}} dBm~0 dBm, |
| Chiqish quvvati darajasining aniqligi | 1DB |
| Chiqish tekisligi | ortiqcha /-3 dB |
| Maksimal xavfsiz teskari daraja | O'rtacha umumiy quvvat: 30 dBm, DC: ±50 VDC |
| Kirish va chiqishlar | |
| Old paneldagi RF kirish ulagichi | 50 Ō, N tipidagi ayol |
| Old paneldagi trek generatorining chiqishi | 50 Ō, N tipidagi ayol |
| 10 M mos yozuvlar kiritish | 50 Ō, N tipidagi ayol |
| Aloqa porti | USB xost, USB qurilmasi, LAN, eshitish porti va VGA |
| Umumiy texnik tavsif | |
| Displey | TFT LCD, 10,4 dyuym |
| Og'irligi | 5.0 kg |
| Hajmi (G x Y x D) | 321 x 221 x 115 (mm) |
