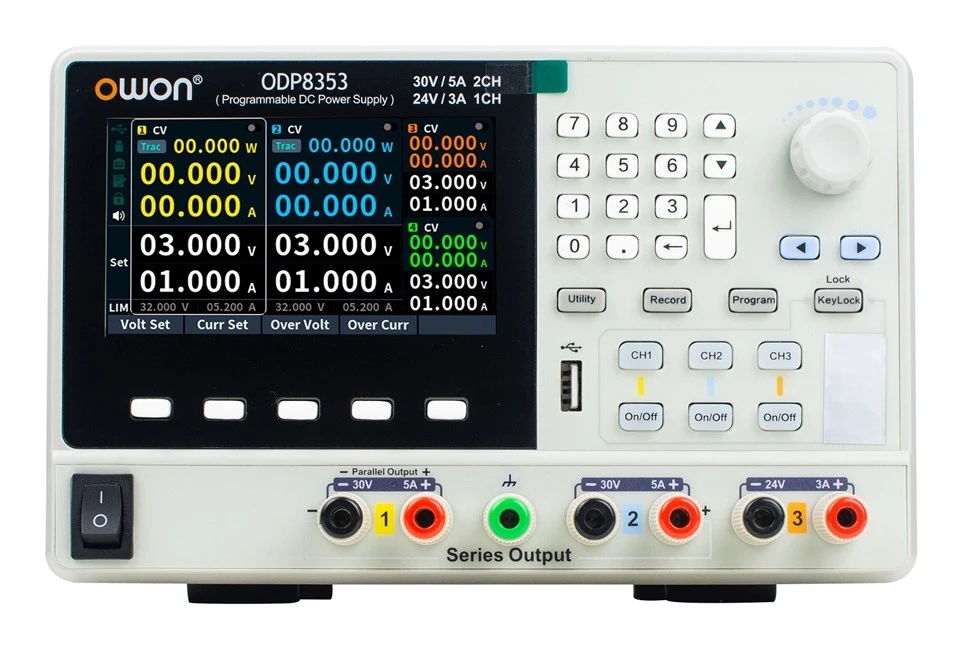

ODP8000 seriyali dasturlashtiriladigan shahar quvvat manbai
+ CH1/CH2: 5A/96W doimiy quvvat; CH3/CH4: 3A /24W doimiy quvvat
+ 5-raqamli kuchlanish/oqim displey 1mV /1mA oʻlchamli
+ Kam to'lqin va shovqin: 1mVrms /5mVpp dan kam yoki unga teng
+ Xavfsizlik va ishonchlilik uchun OVP, OCP, OTP, OPP himoyasi

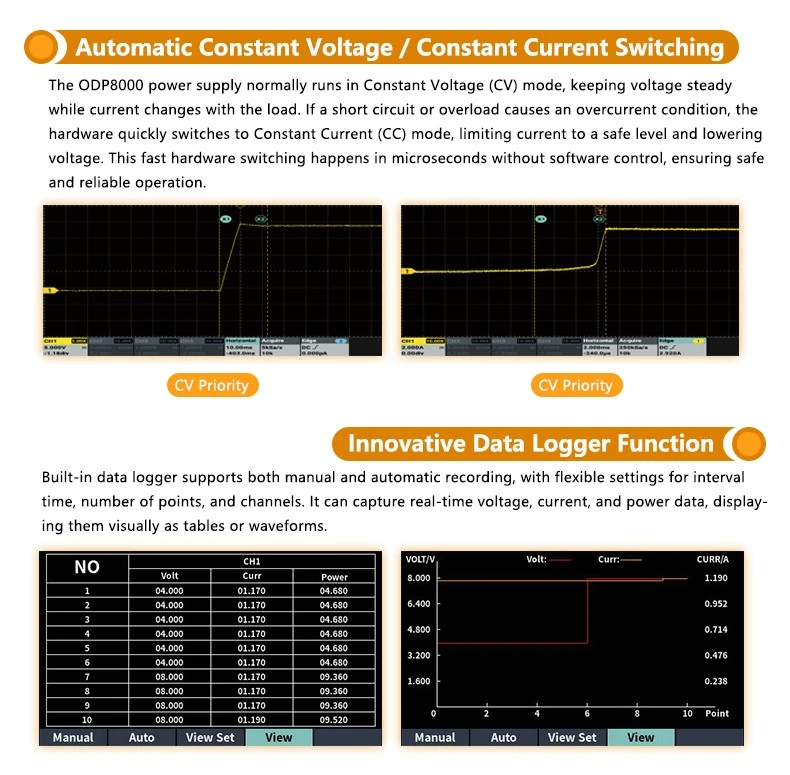

+ CV/CC rejimini aqlli almashtirish
+ 100 ta vaqtli chiqish ketma-ketligini qo'llab-quvvatlaydi
+ Masofadan kuchlanishni aniqlash qo'llab-quvvatlanadi
+ Jadval yoki to'lqin formatida kuchlanish, oqim va quvvatni ko'rsatish uchun-o'rnatilgan dataloger
+ Tizim parametrlarini saqlash/qayta chaqirish, kengaytiriladigan ma'lumotlarni saqlash
Aniq va yorqin ekran uchun + 4.3-dyuymli (480*272) IPS ekran
+ USB 2.0, RS232 va LAN aloqa interfeyslarini qo'llab-quvvatlaydi
Mahsulotga umumiy nuqtai
ODP8000 seriyali dasturlashtiriladigan shahar quvvat manbai 4,3-dyuymli IPS displeyga ega bo'lib, foydalanuvchining intuitiv interfeysi va ajoyib ishlashini ta'minlaydi. Dasturlashtiriladigan funksionallik va real vaqtda to'lqin shaklini ko'rsatish bilan u foydalanuvchilarga mutlaqo yangi tajribani taqdim etadi.
Ushbu seriya to'rttagacha mustaqil chiqish kanallarini qo'llab-quvvatlaydigan ikkita modelni o'z ichiga oladi, maksimal nominal chiqish kuchlanishi 32 V, minimal sozlash o'lchamlari 1mV / 1mA va har bir kanal uchun 96 Vtgacha doimiy quvvat chiqishi.
Yangi quvvat topologiyasi bilan jihozlangan, u quvvat samaradorligini sezilarli darajada yaxshilaydi. Oʻrnatilgan{1}}OVP/OCP himoyasi, aqlli CV/CC almashinuvi va yuqori aniqlik, past shovqin va yuqori ishonchlilik kabi xususiyatlar uni talabchan ilovalar uchun ideal qiladi.
Standart interfeyslar USB 2.0, RS232 va LANni o'z ichiga oladi, ular R&D, ishlab chiqarish liniyasini sinovdan o'tkazish va boshqalar ehtiyojlarini qondiradi.
Texnik xususiyatlari
|
Model |
ODP8353 |
ODP8354 |
|
Chiqish reytinglari |
3 (mustaqil boshqariladigan kanal) |
4 (mustaqil boshqariladigan kanal) |
|
Voltaj / oqim |
CH1: 32V/5A, maksimal 96W doimiy quvvat chiqishi CH2: 32V/5A, maksimal 96W doimiy quvvat chiqishi CH3: 24V/3A, maksimal 24W doimiy quvvat chiqishi |
CH1: 32V/5A, maksimal 96W doimiy quvvat chiqishi CH2: 32V/5A, maksimal 96W doimiy quvvat chiqishi CH3: 24V/3A, maksimal 24W doimiy quvvat chiqishi CH4: 24V/3A, maksimal 24W doimiy quvvat chiqishi |
|
CH1,CH2 Parallel kuchlanish / oqim |
64V/5A, maksimal 192W doimiy quvvat chiqishi |
64V/5A, 192W doimiy quvvat chiqishi |
|
CH1,CH2 seriyali kuchlanish / oqim |
32V/10A, maksimal 192W doimiy quvvat chiqishi |
32V/10A, 192W doimiy quvvat chiqishi |
|
Maksimal chiqish quvvati |
216W |
240W |
Quyidagi texnik xususiyatlar asbobning belgilangan ish haroratida kamida 30 daqiqa uzluksiz ishlashiga asoslangan.
|
Model |
ODP8353 |
ODP8354 |
|
|
Sozlamalar Rezolyutsiya |
1mV/1mA |
||
|
Orqaga o'qish Rezolyutsiya |
1mV/1mA |
||
|
Sozlamalarning aniqligi (12 oy ichida) (25 daraja ± 5 daraja) |
Kuchlanishi |
Mustaqil:±(0,03% o'qish+10) mV;Parallel:±(0,03% o'qish+10) mV; Seriya: ±(0,06% o'qish+20) mV |
|
|
Hozirgi |
Mustaqil:±(0,1% o'qish+5) mA;Paralel:±(0,2% o'qish+20) mA; Seriya:±(0,1% o'qish+5) mA |
||
|
Orqaga o'qish aniqligi (25 daraja ± 5 daraja) |
Kuchlanishi |
Mustaqil:±(0,03% o'qish+10) mV;Parallel:±(0,03% o'qish+10)mV; Seriya: ±(0,06% o'qish+20) mV |
|
|
Hozirgi |
Mustaqil:±(0,1% o'qish+5) mA;Paralel:±(0,2% o'qish+10) mA; Seriya:±(0,1% o'qish+5) mA |
||
|
Shovqin va Ripple* (20Hz-20MHz) |
Kuchlanishi |
Mustaqil: 5mVp-p dan kam yoki unga teng;Paralel: 5mVp-p dan kam yoki unga teng;Seriya: 10mVp-p dan kam yoki unga teng |
|
|
Kuchlanishi |
1mVrms dan kam yoki unga teng |
||
|
Hozirgi |
Mustaqil: 5 mArms dan kam yoki unga teng; Parallel: 10 mArms dan kam yoki teng; Seriya: 5 mArms dan kam yoki unga teng |
||
|
Yuklash reglamenti |
Kuchlanishi |
Mustaqil: 0,01%+5mV dan kam yoki unga teng;Paralel: 0,01%+50mV dan kam yoki unga teng;Seriya: 0,01%+50mV dan kam yoki unga teng |
|
|
Kuchlanishi Reglament |
Kuchlanishi |
0,01%+3mV dan kam yoki unga teng |
|
|
Hozirgi |
0,01%+3mA dan kam yoki unga teng |
||
|
Orqa haroratni o'qing Koeffitsient |
Kuchlanishi |
100ppm / daraja |
|
|
Hozirgi |
200ppm / daraja |
||
|
Dasturlashtiriladigan chiqish |
Saqlash |
1 million ball; 100 ta guruh |
|
|
Vaqtni sozlash |
Ikkinchi |
||
|
Ma'lumotlarni yozib olish funktsiyasi |
10k ma'lumotlar guruhlari (kuchlanish, oqim, quvvat) |
||
|
Ishlash harorati |
0-40 daraja |
||
|
Portlar |
USB Xost, USB Device, RS232, LAN, USB TMC protokolini qo'llab-quvvatlaydi |
||
|
Displey |
4,3 dyuymli IPS LCD |
||
|
Hajmi |
290mm(W)*130mm(Y)*212mm(D) |
||
|
Qurilmaning og'irligi |
≈9kg |
||
*Shovqin o'tkazish qobiliyati 20 MGts, to'lqinli tarmoqli kengligi 1 MGts, sinov uchun 0,1 uF keramik kondansatör bilan parallel ravishda 10 uF elektrolitik kondansatörni eht chiqish terminaliga ulang.
Texnik xususiyatlar oldindan ogohlantirmasdan o'zgartirilishi mumkin.
