Spektr analizatorishovqin o'lchovlarini amalga oshirish uchun kuchli vositadir. Umuman olganda, spektr analizatorlari shovqin spektral zichligi egri chizig'iga o'xshash quvvat (yoki kuchlanish) va chastota o'rtasidagi munosabatni ko'rsatishi mumkin. Darhaqiqat, ba'zi spektr analizatorlari o'lchov natijalarini bevosita spektral zichlik birliklarida (ya'ni nV/rt-Hz) ko'rsatishga imkon beruvchi maxsus ish rejimiga ega. Boshqa hollarda, tegishli o'lchov birligini spektral zichlik birliklariga aylantirish uchun o'lchov natijasini tuzatish koeffitsienti bilan ko'paytirish kerak.
spektr analizatorlari, kabiosiloskoplar, ham raqamli, ham analog. Analog yordamida spektral egri chiziq hosil qilish usullaridan birispektr analizatorifiltrning o'lchangan chiqish qiymatini tuzishda turli chastotalarda tarmoqli o'tkazuvchi filtrni supurib tashlashdir. Yana bir yondashuv - turli chastotalarda mahalliy osilatorni skanerlashni amalga oshiradigan superheterodin qabul qilishdan foydalanish. Biroq, raqamli spektr analizatorlari spektrni yaratish uchun tezkor Furye transformatsiyasidan foydalanadi (ko'pincha superheterodinni qabul qilish texnologiyasida qo'llaniladi).

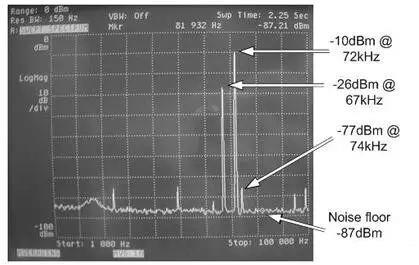

Amaldagi spektr analizatorlari turli modellarga ega bo'lishiga qaramay, ba'zi asosiy parametrlarni hisobga olish kerak. Boshlash va to'xtatish chastotalari tarmoqli o'tkazuvchan filtri skanerlangan chastota diapazonini ko'rsatadi. Ruxsat o'tkazish qobiliyati - bu chastota diapazonida skanerlangan tarmoqli o'tkazuvchi filtrning kengligi. Ruxsat o'tkazish qobiliyatini pasaytirish spektr analizatorining skanerlash vaqtini uzaytirganda diskret chastotalarda signallarni qayta ishlash qobiliyatini oshiradi. 1-rasmda skanerlash filtrining ishlashi ko'rsatilgan. 2-rasm va 3-rasmda bir xil spektr analizatori turli xil o'lchamlari o'tkazuvchanlik kengligidan foydalanganda olingan natijalar ko'rsatilgan. 2-rasmda, o'lchamlari o'tkazish qobiliyati juda kichik bo'lgani uchun, diskret chastota komponentlari (ya'ni, 150 Gts) to'g'ri ishlanadi. Boshqa tomondan, 3-rasmda diskret chastota komponenti (ya'ni, 1200 Gts) to'g'ri ishlanmagan, chunki o'lchamlari o'tkazish qobiliyati juda katta qilib o'rnatilgan.
1-rasm.
2-rasm.
3-rasm.
